采用變壓器將高壓變?yōu)榈蛪海⑦M行整流濾波，以便輸出穩定的低壓直流電。開關恒流源又分隔離式電源和非隔離式電源，隔離是指輸出高低電壓隔離，安全性非常高，所以對外殼絕緣性要求不高。非隔離安全性稍差，傳統節能燈就是采用非隔離電源，采用絕緣塑料外殼防護。開關電源的安全性相對較高，性能穩定，缺點是電路復雜、價格較高。開關電源技術成熟，性能穩定，是目前LED照明的主流電源。LED作為新興光源步入了人們的視線并迅速成為研究熱點。而隨著LED性能的提高以及生產成本的下降，與傳統的的白熾燈、熒光燈相比，LED具有體積小、發熱量低、耗電量小、壽命長、反應速度快、環保、可平面封裝、易開發成輕薄短小產品等優點。因此LED作為一種新型光源引起大家的廣泛關注。世界各國紛紛扶持LED產業，目前LED在市場與技術都獲得了很大的發展。在LED大放異彩的同時，LED驅動電源器則是LED產業鏈發展的保障，LED電源的品質直接制約了LED產品的可靠性。因此在LED產業鏈逐步完善的今日，LED驅動電源的發展與成熟也至關重要。隨著大功率白光LED越來越多地用于通用照明，電網中常常有大量的LED驅動器同時工作。如果這些驅動電源的功率因數較低，就會產生大量無法抵消的三次諧波，造成電網中線上的電流過大，引發故障。因此LED驅動電路的功率因數以及諧波應當滿足國標GB/T17625.1-2003。對于人的安全性，通過變壓器實現輸入市電和輸出的隔離能夠在一定程度上提高系統的安全系數。對于LED模組來說，驅動器前端的浪涌電壓耦合到電源輸出，會造成LED損壞。而同樣采用隔離式電源能有效避免浪涌電壓耦合的情況發生，提高系統整體的安全性。LEDDALI調光，一條DALI總線最多可以接64個DALI調光驅動，超過64個，需要再增加一條DALI總線，依次類推；DALI總線電源輸出 250mA 的信號電流和16V典型電壓，一個DALI驅動的信號接口消耗信號電流≤2mA。每家面板/旋鈕/傳感器消耗的信號電流不一樣，以實際為準。驅動消耗信號電流 X 驅動數量 + 面板/旋鈕消耗信號電流 X 數量≤250mA。確定選擇合適的調光電源。查看燈具參數對應的功率是多少？則選擇對應功率的調光電源；然后進一步查看燈具的電壓和電流，一般調光驅動電壓范圍在9-42V之間，電流范圍120mA-1400mA。選擇的恒流電源的電壓必須涵蓋燈具所需電壓，而選擇的恒流電源輸出電流我們一般建議要和燈具電流大小差距范圍控制在±5%以內。恒壓：先確定燈具輸入是12V還是24V？然后選擇對應輸出電壓的調光電源；在根據燈具功率選擇對應的調光電源，我們一般建議：恒壓調光電源的功率*0.8≥燈具功率。功率留余量為了防止長時間使用燈具時，燈具發熱導致功率升高，損壞電源

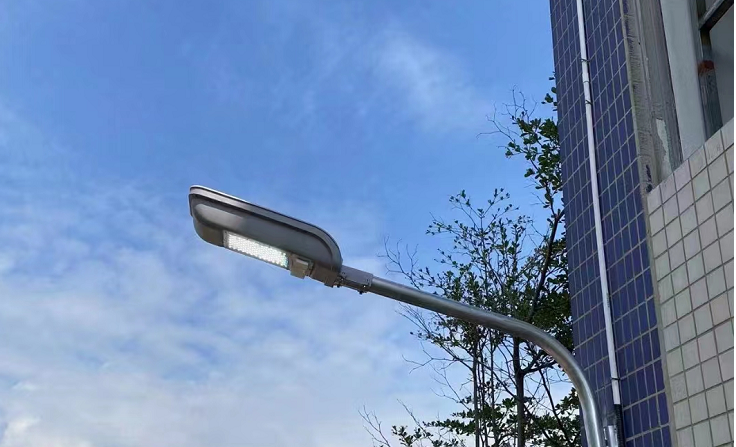

        針對LED路燈驅動電源目前市場上恒流源電源分為：整體恒流和逐路恒流兩種這兩種工作方式各有優缺點，電磁兼容容易處理。LED接線容易，光源板只需要2根導線就可以了。1.對LED的VF值一致性要求很高，否則會造成電流不平衡，從而損毀。1.對LED的VF一致性要求不高，而且每一路電流很平均。LED工作比較可靠。成本比較高，電磁兼容不容易處理，整體效率不高最高達到85%，雖然LED光效高，但是還有80-85%的熱能損耗，致使燈具內部有20-30度的溫升，如果室溫25度情況，燈具內部就有45-55度，電源長時間在高溫環境下工作，要保證壽命就必須加大功率余量，一般留到1.5-2倍的余量。元件選型。燈具內部溫度45-55度情況下，電源內部溫升還有20度左右，則元件附近的溫度要達到65-75度。有些元件在高溫情況參數會飄移，還有些壽命會縮短，所以器件要選擇能在較高溫度長時間使用的，特別注意電解電容和導線。開關電源針對LED的參數設計，主要是恒流參數，電流的大小決定LED的亮度，如果批量電流誤差較大，則整批燈的亮度不均勻。而且溫度的變化也能致使電源輸出電流偏移。一般是批量誤差控制在+/-5%以內，才能保證燈的亮度一致.LED的正向壓降有偏差，電源設計的恒流電壓范圍要包含LED的電壓范圍。多個LED串連使用時候，最小壓降乘以串連數量為下限電壓，最大壓降乘以串連數量為上限電壓，電源的恒流電壓范圍要比這個范圍稍寬些，一般上下限各留1-2V余量。LED燈具留給電源的尺寸較小(除非是電源外置的)﹐所以在 PCB設計上要求較高，要考慮的因素也多。安全距離要留夠，要求輸入和輸出隔離的電源，一次側電路和二次側電路要求耐壓1500-2000VAC,在 PCB上至少要留夠3MM的距離。如果是金屬外殼的燈具，則整個電源的布板還要考慮高壓部分和外殼的安全距離。如果沒有空間保證安全距離情況下就要利用其他措施保證絕緣，比如在PCB上打孔，加絕緣紙，灌封絕緣膠等。另外布板還要考慮熱量均衡，發熱元件要均勻分布，不能集中放置，避免局部溫度升高。電解電容遠離熱源，減緩老化，延長使用壽命。
